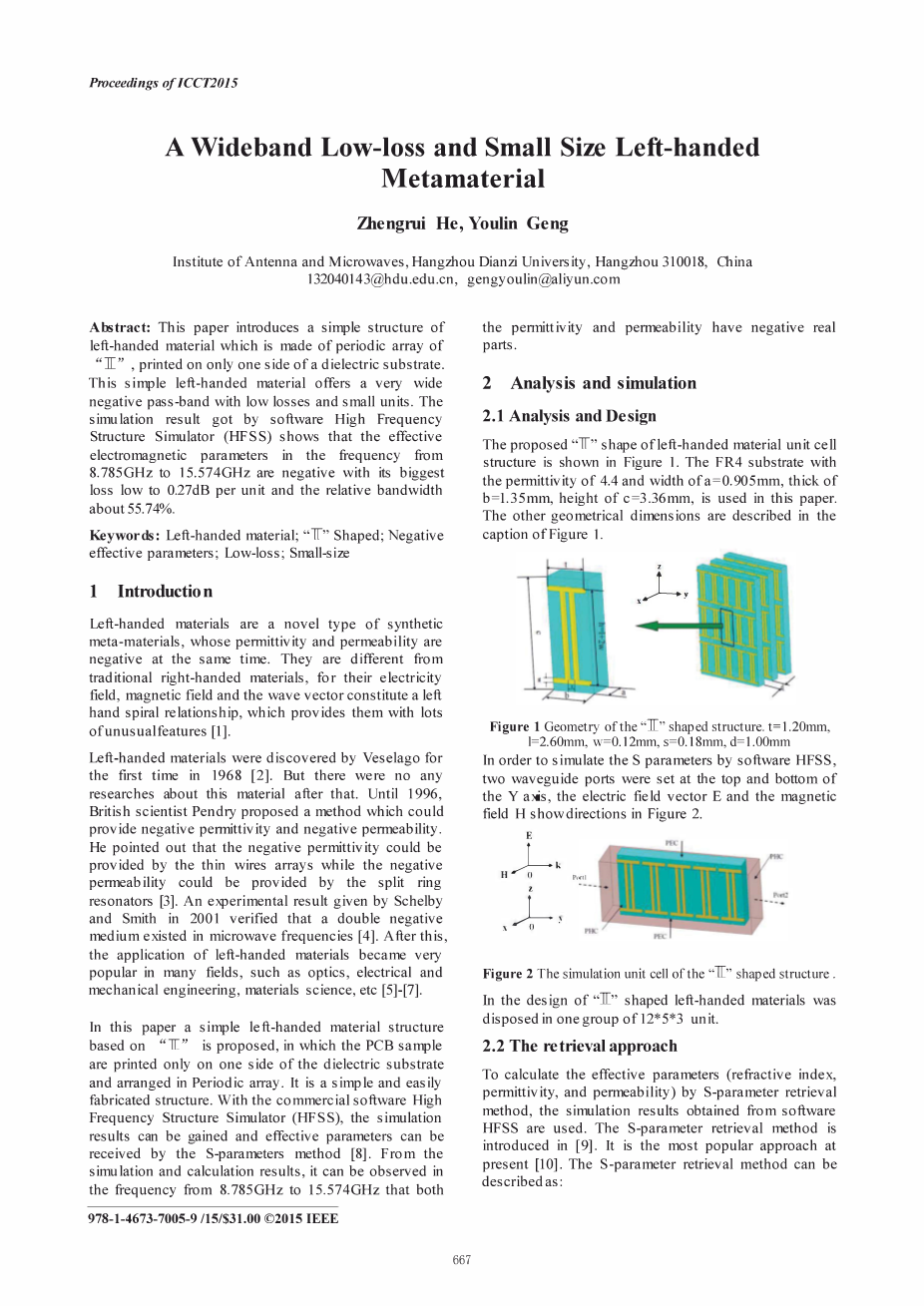

—种新型宽频带低损耗小单元左手材料

Zhengrui He, Youlin Geng

天线与微波研宄所，杭州电子科技大学，杭州310018，中国

132040143@hdu.edu.cn,gengyoulin@aliyun.com

摘要：本文介绍了一种结构简单的左手材料.该材料由周期性排列的“Ⅱ”阵列组成，仅印制在电路板的一侧。这种简单的左手材料具有非常宽的负通带，并且损耗低，尺寸小。高频结构仿真软件（HFSS）的仿真结果表明，该材料在8.785-15.574GHz频率范围内的等效电磁参数为负值，最大单元损耗低至0.27dB,相对带宽约55.74%。

关键词：左手材料，“Ⅱ”形，负等效参数，低损耗，小尺寸

1引言

左手材料是一种介电常数和磁导率都为负值的新型人工超材料。与传统右手材料不同的是：左手材料的电场、磁场和波矢量遵循左手螺旋定则，这使得它们有许多独特的性质。

Veselago在1968年首次提出左手材料，但在那之后没有任何关于这种材料的研究。直到1996年，英国科学家Pendry提出了一种可以产生负介电常数和磁导率的方法.他指出负介电常数可由细线阵列提供，而负磁导率可由开口谐振环提供。Schelby和Smith在2001年提供的一份实验报告证实了在微波频段存在双负介质。此后，左手材料的应用流行于众多领域，如光学、电子与机械工程和材料科学等。

本文提出一种基于“Ⅱ” 形状的简单左手材料结构，其PCB样品仅印制在介质板的一侧，并按周期排列，这种结构简单并且易于制作。通过软件HFSS，可以获得仿真结果，并通过S参数法获得等效参数。从仿真和计算结果来看，可以观察到在8.785-15.574GHz频段范围内，介电常数和磁导率同时为负。

2 分析与仿真

2.1 分析与设计

本文提出的“Ⅱ”形左手材料单元结构如图1所示。本文所用的FR4基质介电常数为4.4，宽度a=0.905mm，厚度b=1.35mm，高度c=3.36mm，其他几何参数标注在图1中。

图 1 “Ⅱ”形结构的几何参数 t=1.20mm,l=2.60mm,w=0.12mm,s=0.18mm,d=1.00mm

为了用软件HFSS模拟S参数，在Y轴的顶部和底部设置两个波导端口，电场矢量E和磁场矢量H的方向如图2所示。

图2 “Ⅱ”形结构左手材料单元仿真模型

“Ⅱ”形左手材料由12times;5times;3个单元结构组成。

2.2反演法

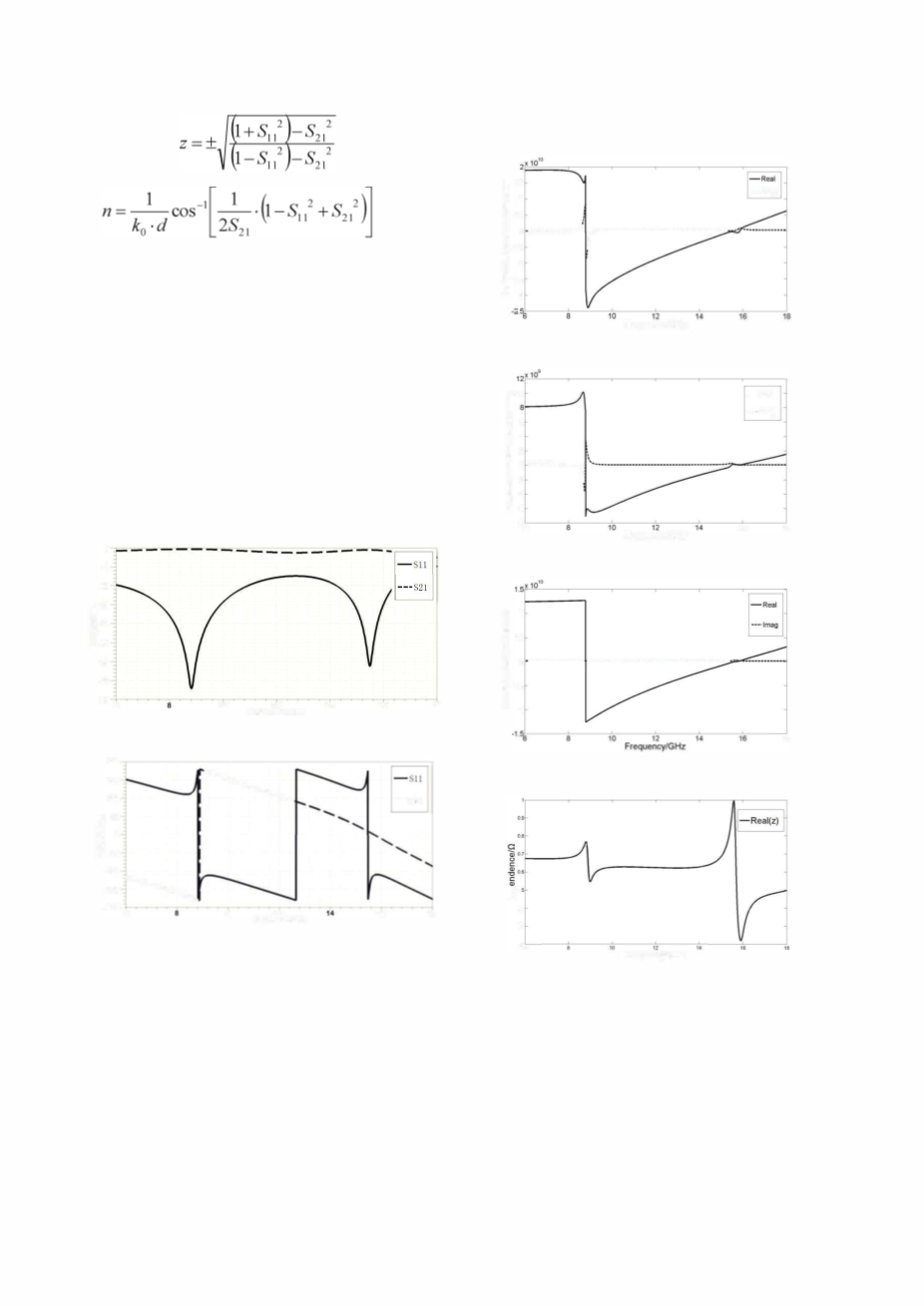

通过S参数反演法计算等效参数（折射率、介电常数和磁导率），要使用从HFSS软件中获得的仿真结果。S参数反演法在[9]中介绍，这是目前最流行的方法。S参数反演法可以描述为：

（1）

（2）

其中为入射波的波数，d为介质板厚度，n为折射率，z为波阻抗，从本构关系重新确定等效参数如下：

（3）

（4）

3 结果与讨论

根据HFSS的仿真结果，S参数的幅度和相位曲线如图3所示。仿真频率为6-18GHz，频率间隔为0.01GHz。

图3 单元结构仿真：（a）S参数幅度曲线；（b）S参数相位曲线

在图3(a)中，和有两个谐振点，分别位于 8.79 GHz和15.57 GHz处,回波损耗为37.2 dB。 的相位在8.88 GHz处开始下降，标志着双负区域的开始,且在通带内的幅度大于1.35 dB,说明每个单元结构的平均传输损耗小于0.27dB.左手特征只能从它的S参数中找到。

利用S参数反演法和一段MATLAB代码分析转移矩阵和反射矩阵，以获得等效材料参数（ε，mu;，n，z），如图4所示。

图4 反演等效材料参数：（a）相对介电常数；（b）相对磁导率；；（c）折射率；（d）波阻抗曲线

在8.84GHz和15.55GHz之间有一个通带，其绝对频率带宽为6.789GHz，相对频率带宽为55.74%。这比其他传统左手材料宽得多。根据S参数反演法中提到的公式，已知折射率为负值，阻抗的实部为正值，则等效相对介电常数和磁导率都为负值，如图4（c）和图4（d）所示。等效材料参数随频率变化的分布如表1所示。

表1 等效材料参数随频率的分布

正如预期的那样，损耗在谐振点附近最高，导致在负折射区域内损耗很小，如图5所示。

图5 双负频段的品质因子

品质因子（FOM：figure of merit）是衡量损耗的一个参数，定义如下式。FOM的变化如图5所示，在双负频段内，它在96到3之间变化。

（5）

4 结论

本文提出了一种简单切易于制造的“Ⅱ”形结构左手材料，这是一种低损耗、宽频带的新型单侧超材料，它的绝对频率带宽是6.789GHz，相对带宽为55.74%，远远优于传统的超材料。我们将制造和测试这种超材料的样品以验证仿真结果。本文提出的左手材料结构可以是各种超材料应用的良好选择。

致谢

本项工作得到了中国国家自然科学基金（No.60971047）的支持。

参考文献

1. Duan Z Y, Wu B I, Lu J, et al. Reversed Cherenkov radiation in unbounded anisotropic double negative metamaterials. Journal of Physics D Applied Physics,2009,42(18):185102:1-6.
2. Veselago V G, Lebedev P N. The electrodynamics of substances with simultaneously negative values of pound;εand mu;. Soviet Physics Uspekhi, 1968, 10(4):509-514.
3. Pendry J B, Holden A J, Robbins D J, et al. Magnetism from Conductors and Enhanced Nonlinear Phenomena. IEEE Transactions on Microwave Theory and Techniques, 1999,47:2075-2084.
4. Shelby R A, Smith D R, Schultz S. Experimental Verification of a negative index of refraction. Science, 2001, 292(6):76-79.
5. Zhou H, Pei Z B, Qu S B, et al. A Novel High-Directivity Microstrip Patch Antenna Based on Zero-Index Metamaterial. IEEE Antennas and Wireless Propagation Letters, 2009, 8:538-541.
6. Palandoken M, Grede A, Henke H. Broadband Microstrip Antenna With Left-Handed Metamaterials. IEEE Transactions on Antennas and Propagation, 2009, 57(2):331-338.
7. Braaten B D, Scheeler R P, Reich M, et al. Compact Metamaterial-Based UHF RFlD Antennas: Deformed Omega and Split-Ring Resonator Structures. ACES JOURNAL, 2010, 25(6):530-542.
8. Smith D R, Padilla W J, Vier D C, et al. Composite medium with simultaneously negative permeability and permittivity. Physical Review Letters, 2000, 84(18): 4184-4187.
9. Smith D R, Schultz S, Markos P, et al. Determination of effective permittivity and permeability of metamaterias from reflection and transmission coefficients. Physical Review B. 2002, 65,195104 :1-5.
10. Feng T H, Liu F, Tam W Y, et al. Effective parameters retrieval for complex metamaterials with low symmetries. Europhysics Letters, 2013, 102(1):18003:1-4.
11. Chen X D, Grzegorczyk T M, Wu B I, et al. Robust method to retrieve the constitutive effective parameters of metamaterials. Physical Review E, 2004, 70(1), 016608:1-7.
12. Ran L, Huang F J, Chen H, et al. Microwave solid-state

left-handed material with a broad bandwidth and an ultralow loss. Physical Review B, 2004, 70(7):73101-73102.

1. Huo YK, Wei G, Zhang YD. An Adaptive Threshold for the Canny Operator of Edge Detection. International Conference on Image Analysis and Signal Processing.2010,371-374.
2. Chen H S, Ran L X, Huanfu J T, et al. Left-handed materials composed of only S-shaped resonators. Physical Review E, 2004, 70(5): 057605:1-4.
3. Burokur S N, Lepetit T, Lustrac A. Incidence dependence of negative index in asymmetric cut wire pairs metamaterials. Applied Physics Letters, 2009, 95(19):191114:1-3.
4. Chen H S, Zhang J J, Bai Y, et al. Experimental retrieval of the effective parameters of metamaterials based on a waveguide method. Journal of the Optical Society of America A or B, 2006, 14(26): 12944-12949.
5. Zhou J F, Koschny T, Soukoulis C M. An efficient way to reduce losses of left-handed metamaterials. Journal of the Optical Society of America A or B, 2008, 16(15): 11147-11152.
