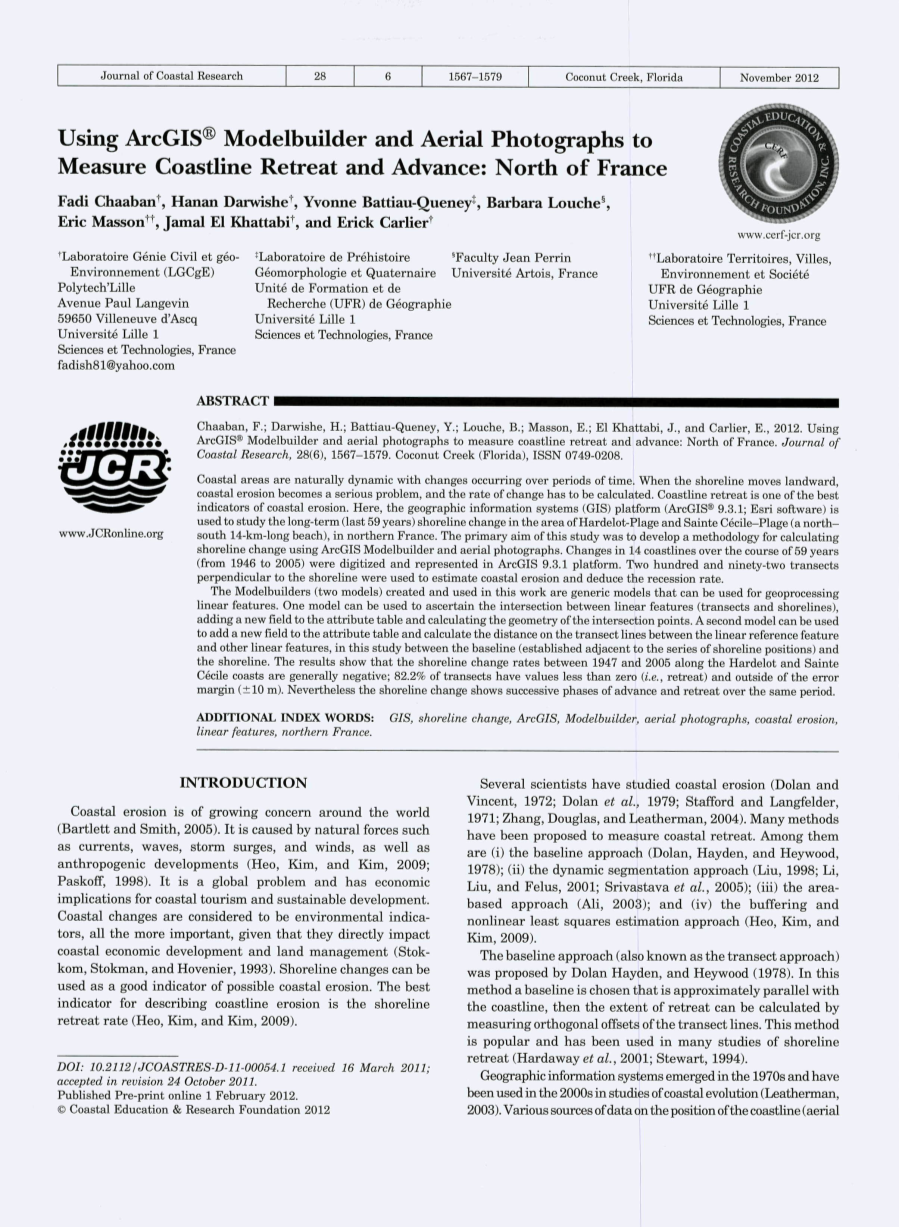

基于ArcGISreg;Modelbuilder和空中照片衡量海岸撤退和推进:法国北部

摘要

Chaaban,F.; Darwishe,H. ;Battiau-Queney,Y.; Louche,B.;Masson, E.; El Khattabi, J., and Carlier, E., 2012.使用ArcGIS Modelbuilder和空中照片衡量海岸撤退和推进:法国北部。沿海研究学报,28(6), 1567-1579.椰子溪(佛罗里达), ISSN 0749-020。

随着时间的推移,沿海地区发生自然的动态变化。当海岸线向内移动时,海岸侵蚀成为严重问题,必须计算出变化率。海岸退缩是海岸侵蚀的最佳指标之一。在这里,地理信息系统(GIS)平台(ArcGIS * 9.3.1; Esri软件)用于研究法国北部Hardelot-lage和Sainte Ceacute;cile-Plage(一条南北长达14公里的海滩)的长期(最近59年)海岸线变化。这项研究的主要目的是开发一种使用ArcGIS Model Builder和航空照片计算海岸线变化的方法。在59年的14个海岸线的变化(从1946年到2005年)在ArcGIS 9.3.1平台中进行了数字化和表示。使用垂直于海岸线的二百九十二个横断面来估计海岸侵蚀,并推断出经济衰退的速度。

在这项工作中创建和使用的Modelbuilders(两个模型)是可用于地理处理线性特征的通用模型。其中一个模型可用于确定线性特征(横断面和海岸线)之间的交点,在属性表中添加一个新的字段并计算交点的几何形状。在本次基准线(与一系列的岸线位置相邻)和海岸线的研究中,可以在第二个模型的属性表中添加一个新的字段,计算线性参考特征之间的横断面线上的距离和其他线性特征。结果表明,1947年至2005年沿Hardelot和SainteCeacute;cile海岸的海岸线变化率一般为负数; 82.2%的横断面具有小于零(即撤退)和误差范围(plusmn;10 m)之外的值。然而,海岸线的变化显示了同一时期的进步和撤退的连续阶段。

关键字GIS 海岸线变化 ArcGIS Modelbuilder 航空照片 沿海侵蚀 线性特征 法国北部

介绍

海岸侵蚀在全世界越来越受到关注(Bartlett和Smith,2005)。 这是由自然力量如潮流,波浪,风暴潮和风,以及人为发展(Heo,Kim和Kim,2009; Paskoff,1998)引起的。这是一个对沿海旅游和可持续发展具有经济效益影响的全球性问题。沿海变化被认为是环境指标,更重要的是考虑到它们的直接影响沿海经济发展和土地管理(Stokkom,Stokman和Hovenier,1993)。海岸线变化可以作为可能的海岸侵蚀的良好指标。描述海岸线侵蚀的最佳指标是海岸退缩率(Heo,Kim,and Kim,2009)。

DOI:10.2112 fJCOASTRES-D-11-00054.1于2011年3月16日收到;

2011年10月24日修订。

2012年2月1日发布。

copy;海岸教育研究基金会201

一些科学家研究了海岸侵蚀(Dolan和Vincent,1972; Dolan等,1979; Stafford和Langfelder,1971; Zhang,Douglas和Leatherman,2004)。 已经提出了许多方法来衡量沿海撤退。 其中包括(i)基线方法(Dolan,Hayden和Heywood,1978); (ii)动态分割方法(Liu,1998; Li,Liu,and Felus,2001; Srivastava et al,2005); (iii)分居法(Ali,2003); 和(iv)缓冲和非线性最小二乘估计方法(Heo,Kim和Kim,2009)。

基线方法(也称为横断面方法)由多伦·海登(Dolan Hayden)和Heywood(1978)提出。 在该方法中,选择与海岸线近似平行的基线,则可以通过测量横断面线的正交偏移来计算撤退的程度。 这种方法是受欢迎的,并被用于许多关于海岸线撤退的研究(Hardaway等人,2001; Stewart,1994)。

20世纪70年代出现了一种水文信息系统,并在20世纪90年代被用于研究进化演化(Leatherman,2003)。整合海岸线位置的各种数据(航空图像,卫星图像,测量差分格栅定位系统,地图等),以便创建,分析和绘制数据(ArmaroH et al,2006; Byrnes and Hjland,1995 ;(icirc;orman,Morang,Larson,1998; McBride,Bjones和Hiland,1995; McBride等,1992; Moore,2000)。

本文件的目的是开发一种基于法国北部Hardelot-Plage和SainteCeacute;cile-Plage地区的海岸线延伸测量的基线方法。使用这种方法,使用ArcGISreg;9.3平台定义并表示在59年内连续14个连续海岸线的变化。本研究重点关注Hardelot-Plage和SainteCeacute;cile-Plage(图1),其中与海滩相关的沿海沙丘描绘海岸线。

研究领域和资料来源

学习区

我们的研究涉及到法国北部-加来海峡地区的Hardelot-Plage和SainteCeacute;cile-Plage地区(图1)。这两个区的海岸线长约14公里。拟议的方法旨在衡量海岸线的变化。

海岸线资料来源

用于生产海岸线变换图的主要数据来源是地图,航空照片,Emd GPS测量(Crowell,Leatherman和Ouglas,2005)。使用几个空中任务来进行这项工作:最早的可追溯到1946年和2005年的最近一次。最终,这项工作是在14个不同的数据集上进行的:1946年,1947年,1955年,1963年,1976年,1980年, 1983年,1987年,1989年,1995年,1997年,2000年和2005年(表1)。 他们完全来自法国国家绘画研究所,除了2005年,来自法国北加来海峡地区的Plateforme Puhlique de lInformationGeacute;ographique(PPIGE)。

方法和工具

图2总结了测量海岸线变化的方法。它包括:(1)数据准备;(2)数据创建;(3)海岸线变化测量。

数据准备

这个阶段的目标是选择法国扩展Lamhert II系统,根据以下三种不同的分辨率扫描航空照片800(1976),1000(1989,1995)和1500像素(1946,1947,1955,1963,1971,1979,1983,1997,2000) 航空摄影规模和已经地理参考的摄影分辨率(PPIGE 2005:0.5米分辨率的地理参考正射影像)将地理参考图像添加到ArcGIS 9.3.1平台中,以便所有数据可以正确对齐,以确保最准确地确定海岸线运动。

地理信息系统的数据必须用通用坐标系进行地理参考或记录,以使其有用。 ArcGIS使用多项式方法校正航空照片; 这种方法可以对整个航空照片进行整改。良好整改的难点在于地面控制点(GCP)的选择; GCP必须按时间进行固定,对照片进行查看,并均匀分布在整个图像上以限制失真效应。

一系列GCP,例如道路交叉路口,建筑物角落,德国掩体等,被用于法国扩展Lamhert II系统的航空照片的参考。在这项研究中,每张照片上至少有10个地标。 靠近海岸线,最好的地标是德国掩体,只要它们完好无损(Battiau-Queney等,2003),但是很少,分布不均匀。 两张或多张照片共同的可识别的地标,但不是地面控制,是补充的,并用于将照片引用给彼此(Coyne,Fletcher和Richmond,1999)。 航空照片地理参考中获得的均方根误差(RMSE)在0.2和1 m之间变化。

一旦航空照片被地理参考,一个时期里,可以从不同的地理参考图像创建一个马赛克。然后,从这个地理参考的数据,海岸线可以数字化和叠加,海岸线变化,并且衰退速率可以沿垂直于海岸线,可以使用DSAS(数字海岸线分析系统,Thieler和Danforth,1994),ASAP(自动海岸线分析程序,Byrnes和Hiland,1994)等特殊程序自动执行横断面和变化措施(Faye,2010)或BeachTools(Hoeke,Zarillo和Synder,2001),或者通过ArcGIS 9.3.1或其他GIS的工具和模块实施一系列处理。

数据创建

ArcGIS 9.3.1用于创建和操作数据。所有创建的数据都存储在地理数据库中。创建了一个要素数据集,将具有相同坐标系的要素类(海岸线)(法语扩展Lambert 11系统)分组到该地理数据库中。在要素数据集中创建的新要素类具有线几何类型。ArcCatalog(ArcGIS 9.3.1平台)中创建了地理数据库,要素数据集和要素类(图3a):每个海岸线的一个要素类。除此之外,还创建了另外两个要素类,一个用于基线,另一个用于横截面,也是线几何类型。

传统上,垂直于海岸线的横断面用于估计海岸侵蚀并推断退缩率。一旦详细阐述和验证了数据,海岸线就被数字化了。在所有海岸线的高地一侧构建平行于海岸线总体趋势的基线,为切割作业提供起点,分为均质亚基(50m)。另外,从基线开始的正交取向的横断面被数字化,并从北向南编号。

海岸线数字化

海岸线参考

海岸线参考的选择是海岸线测绘的主要考虑因素。这个海岸线参考(海岸线指标)必须被确定以确定海岸线侵蚀。根据艾瑟曼(2003),重要的是在现场和航空照片上容易识别出指标.Crowell,Leatherman和Douglas(2005)已经显示侵蚀参考特征通常是悬崖的顶部边缘,沙丘悬崖,植被线或海滩陡峭的顶部边缘。前海脚也是海岸线侵蚀研究的参考线(Guillen,Stive,Capobianco,1999);相比之下,在照片上,不容易区分斜坡和胚胎沙丘的断裂(Battiau-Queney等,2003)。解释必须在现场进行检查,但这仅适用于最近的照片或立体视觉。如果没有这些照片,则常常使用高水线(HWL)。在这项研究中,我们将海岸线定义为前行,因为区分HWL是不容易的。

数字化海岸线

沿着研究区海滩,有五种海岸线类型(图4a-e)。(i)Hardelot-Plage堤坝,700米;(ii)Rip-Rap:Hardelot-Plage,1150米,建于1980年之后,SainteCeacute;cilePlage,1980年后建成600米,1990年后建成800米;(iii)胚胎沙丘; (iv)初期沙丘;和(v)沙丘悬崖。

一旦数据(航空照片)被地理参考为法国扩展Lambert II系统通用格式,则海岸线可以使用ArcGIS 9.3.1进行数字化和覆盖(图3h)

ArcGIS中的地理处理

在这个阶段,执行地理处理,以便测量基线(这里称为参考文献1)和每个横断面处的海岸线之间的距离(参考文献2)。图5表示一个概念模拟,并显示了基线(参考文献1),横断面(参考文献2),两个线性特征(两条海岸线)和特征。ArcGIS Modelbuilder可用于确定海岸线和横断面之间的交点,用于计算交点几何(点几何X,Y),并用于测量海岸线退缩/前进,特别是如果分析的海岸线数量较多。

创建Modelbuilder有两种基本的模式。一个是允许探索性工作执行的应用程序。另一个作为一个应用程序,我们构建可以重用和共享的通用工具。在这项工作中创建和使用的Modelbuilders(两个模型)是可用于地理处理线性特征的通用模型。一个模型用于确定横断面和海岸线之间的交点,向属性表添加一个新的场并计算交点的几何形状(图6a和b)。第二个模型是需要向属性表添加新字段,并计算Ref 1和海岸线之间的横断面线上的距离(图6c和d)。

误差界限

所提出的方法产生与所使用的数据质量,图像的地理参考以及海岸线识别相关的许多错误。这些错误必须在图表和结果解释中进行估算和考虑(Crowel
