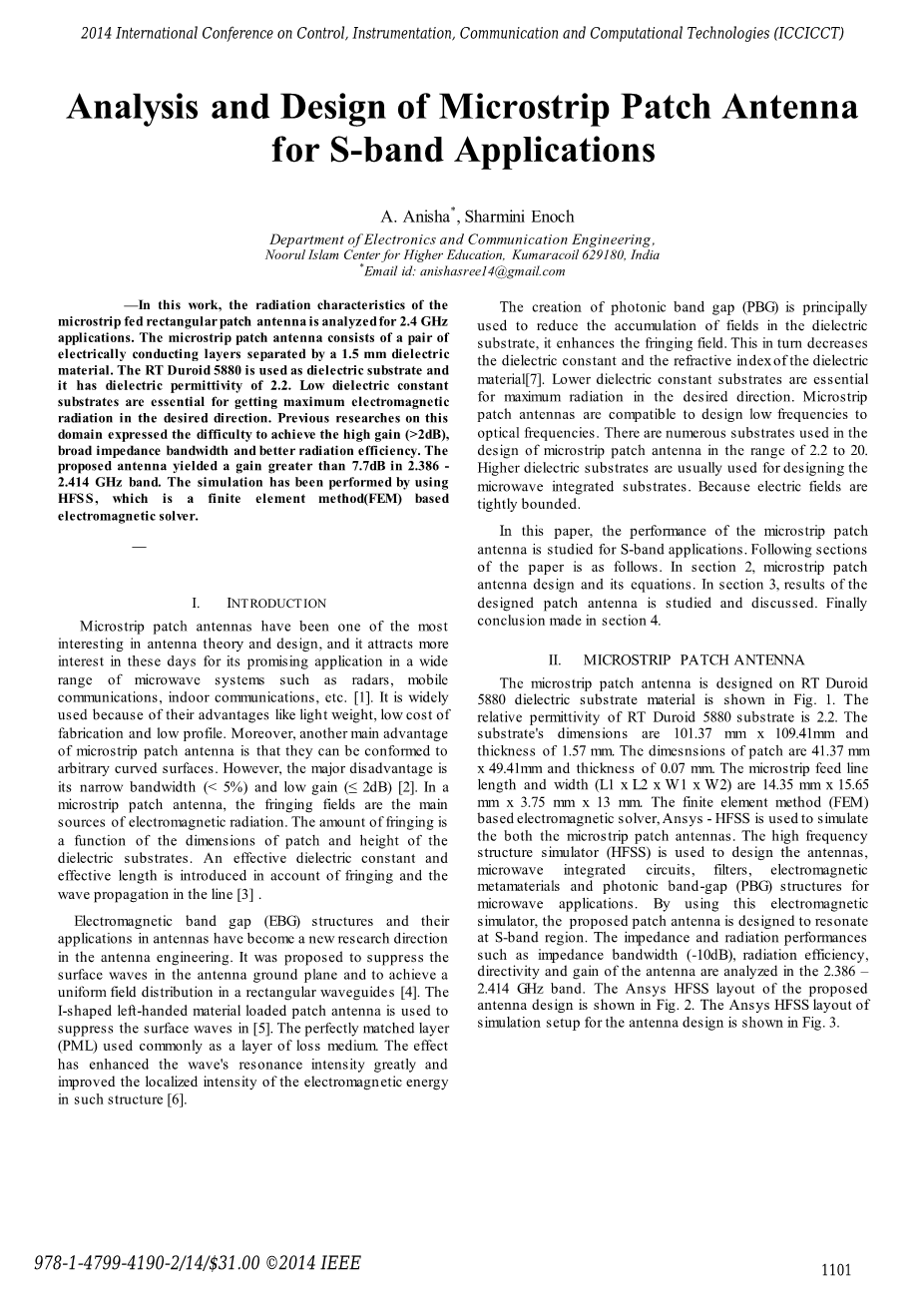

s波应用的微带天线的分析和设计

A.Anisha*, SharminiEnoch

电子与通信工程系

NoorulIslam高等教育中心,Kumaracoil629180,印度

电子邮件ID:anishasree14@gmail.com

摘要:本研究分析了2.4GHz应用中微带馈电矩形贴片天线的辐射特性。微带天线由一对由1.5毫米电介质材料隔开的导电层组成。RTDuroid5880用作电介质基片,介电常数为2.2。低介电常数基片对于获得所需方向的最大电磁辐射至关重要。对这一领域的研究表明,难以实现高增益(gt;2dB),宽阻抗带宽和高辐射效率。所提出的天线在2.386-2.414GHz频带内产生了大于7.7dB的增益。使用基于有限元法(FEM)的电磁求解器HFSS进行仿真。

关键词:微带天线,贴片天线,高增益,窄阻抗带宽,微带馈电

Ⅰ简介

微带天线一直是天线理论和设计中最为引人注目的技术之一,近年来,它在微波系统,如雷达,移动通信,室内通信等广泛领域的应用受到了越来越多的关注。[1]由于其重量轻,制造成本低和外形小等优点而被广泛使用。而且,微带天线的另一个主要优点是它们可以符合任意曲面。然而,它的主要缺点是窄带宽(lt;5%)和低增益(le;2dB)[2]在微带天线中,边缘磁场是电磁辐射的主要来源。边缘的量是贴片的尺寸和介质基片高度的函数。考虑到边缘和波的传播,引入了有效的介电常数和有效长度[3]电磁带隙(EBG)结构及其在天线中的应用已成为天线工程中的一个新的研究方向。有人建议抑制天线接地层中的表面波,并在矩形波导中实现均匀的场分布[4]I形左手材料加载贴片天线用于抑制表面波[5]完全匹配层(PML)通常用作损耗介质层。这种效应极大地增强了波的共振强度,并且改善了这种结构中电磁能的局部强度[6]光子带隙(PBG)的产生主要用于减少介质基片中磁场的堆积,提高了边缘场的强度。这反过来又降低了介电常数和介电材料的折射率[7]较低的介电常数基片对于最大的辐射是必要的。微带的贴片天线可用于设计低频率到光学频率。微带天线的设计中使用的基板数量范围在2.2到20之间。由于电场密集,高介电材料通常用于设计微波集成的基板。

在本论文中,针对s波段应用,研究了微带天线的性能。以下部分内容如下。在第2节中,微带天线的设计及其方程。在第3节中,对设计的贴片天线的结果进行了研究和讨论。最后在第4节中作出结论。

Ⅱ微带天线

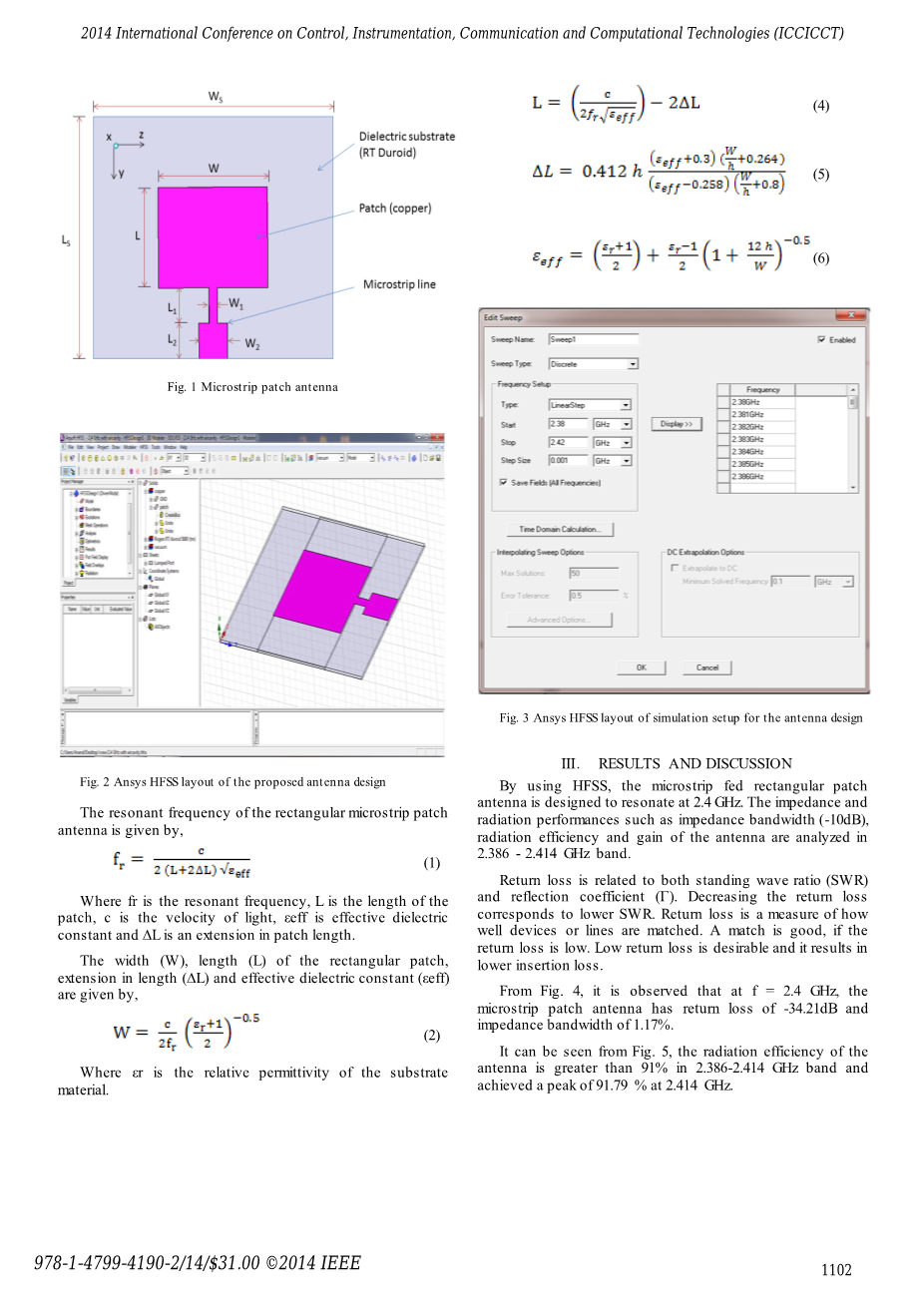

微带贴片天线设计在RTDuroid5880电介质基片材料上,如图1所示。RTDuroid5880基板的相对介电常数为2.2。基板尺寸为101.37mmtimes;109.41mm,厚度为1.57mm。贴片的尺寸为41.37mmtimes;49.41mm,厚度为0.07mm。微带馈线长度和宽度(L1times;L2times;W1times;W2)为14.35mmtimes;15.65mmtimes;3.75mmtimes;13mm。基于有限元法(FEM)的电磁求解器Ansys-HFSS被用来模拟这两种微带天线。高频率结构模拟器(HFSS)用于设计微波应用的天线、微波集成电路、滤波器、电磁超材料和光子带隙(PBG)结构。通过使用这种电磁模拟器,所提出的贴片天线被设计为在S带区域共振。在2.386-2.414GHz频带内分析了天线的阻抗和辐射性能,如阻抗带宽(-10dB),辐射效率,方向性和增益。所提出的天线设计的AnsysHFSS布局如图2所示。天线设计的AnsysHFSS布局仿真设置如图3所示。

图1微带天线

图2所提出的天线设计的AnsysHFSS

矩形微带贴片天线的谐振频率由下式给出

fr是谐振频率,L是贴片的长度,c是光速,εeff是有效介电常数,Delta;L是贴片长度的延伸。

矩形贴片的宽度(W),长度(L),长度延伸(Delta;L)和有效介电常数(εeff)

其中εr是基片材料的相对介电常数。

(其中εr是衬底的相对介电常数)

图3Ansys针对天线设计的仿真设置HFSS布局

Ⅲ结果与讨论

通过使用HFSS,微带馈电矩形贴片天线被设计为在2.4GHz频率上产生共振。在2.386-2.414GHz频带内分析了天线的阻抗带宽(-10dB)、辐射效率和增益等阻抗和辐射性能。

回波损耗与驻波比(SWR)和反射系数(Gamma;)都有关。降低回波损耗对应于较低的SWR,回波损耗是衡量设备或线路匹配程度的一个指标。如果回波损耗很低,那么匹配是很好。低回波损耗是可取的,它会降低插入损耗。

从图4可以看出,在f=2.4GHz时,微带天线的回波损耗为-34.21dB,阻抗带宽为1.17%。

从图5可以看出,天线的辐射效率在2.386-2.414GH频带内大于91%,在2.414GHz时达到了91.79%的峰值。

图4回波损耗(S11)

图5辐射效率

图6天线增益

微带天线的增益如图6所示。天线的峰值增益在2.386GHz时为7.86dB,在工作频段内天线增益大于7.7dB。图7显示了天线的三维辐射模式图。

图7天线的三维辐射模式图

Ⅳ结论

微带天线是为在s波段区域操作而设计的,所提出的天线的辐射性能在工作频带中分析了辐射效率、方向性和增益。通过HFSS模拟器模拟了天线的辐射特性。天线在2.386GHz达到了1.17%的阻抗带宽和7.86dB的增益,在2.414GHz处实现了91.79%的辐射效率。这种设计在2.386-2.414GHz频段实现了更好的辐射特性。

参考文献

[1]A. Balanis Constantine, Antenna theory: analysis and design, John Wiley amp; Sons, 2012.

[2]R. L.Yadava, Antennaand Wave Propagation, PHI Learning Pvt. Ltd., 2011.

[3]F. Yang, and Y. Rahmat-Samii, Electromagnetic band gap structures in antenna engineering, Cambridge: Cambridge University Press, 2009.

[4]C. Caloz, and T . Itoh, Electromagnetic metamaterials: transmission line theory and microwave applications, John Wiley amp; Sons, 2005.

[5]S. Datta, C. T. Chan, K. M. Ho, and C. M. Soukoulis, Effective dielectric constant ofperiodic compositestructures, Physical Review B 48, no. 20 (1993): 14936.

[6]B. Sareni, L. Krauml;henbuuml;hl, A. Beroual, and C. Brosseau, “ Effective dielectric constant of random composite materials”, Journal of Applied Physics, vol. 81, 1997, pp. 2375-2383.

[7]K. F. Lee, and K. M. Luk, Microstrip patch antennas. London: Imperial college press, 2011.

[8]X-H. Song, W-Y. Wu, T-G. Shen, and Y-Q. Zhou, “ Investigation of a patch antenna based on I-shaped left-handed material, Optik-International Journal for Light and Electron Optics, vol. 122, 2011, pp. 1426-1429.

[9]R. Gonzalo, P. D. Maagt, and M. Sorolla, “ Enhanced patch-antenna performance by suppressing surface waves using photonic-bandgap substrates”, Microwave Theory and Techniques, IEEE Transactions on, vol. 47, 1999, pp. 2131-2138.

[10]H. Boutayeb, and T . A. Denidni, “ Gain enhancement of a microstrip patch antenna using a cylindrical electromagnetic crystal substrate”, Antennas and Propagation, IEEETransactions on, vol. 55, 2007, pp. 3140-3145.

[11]W-Q. Cao, B-N. Zhang, A. J. Liu, T -B.Yu, D-S.Guo, Y. Wei, and Z- P.Qian, “ A compact patch antenna with beam steering based on inductor-loaded I-shaped resonant cell structures”, Journal of Electromagnetic Waves and Applications, vol. 26, 2012, pp. 1358- 1365.
