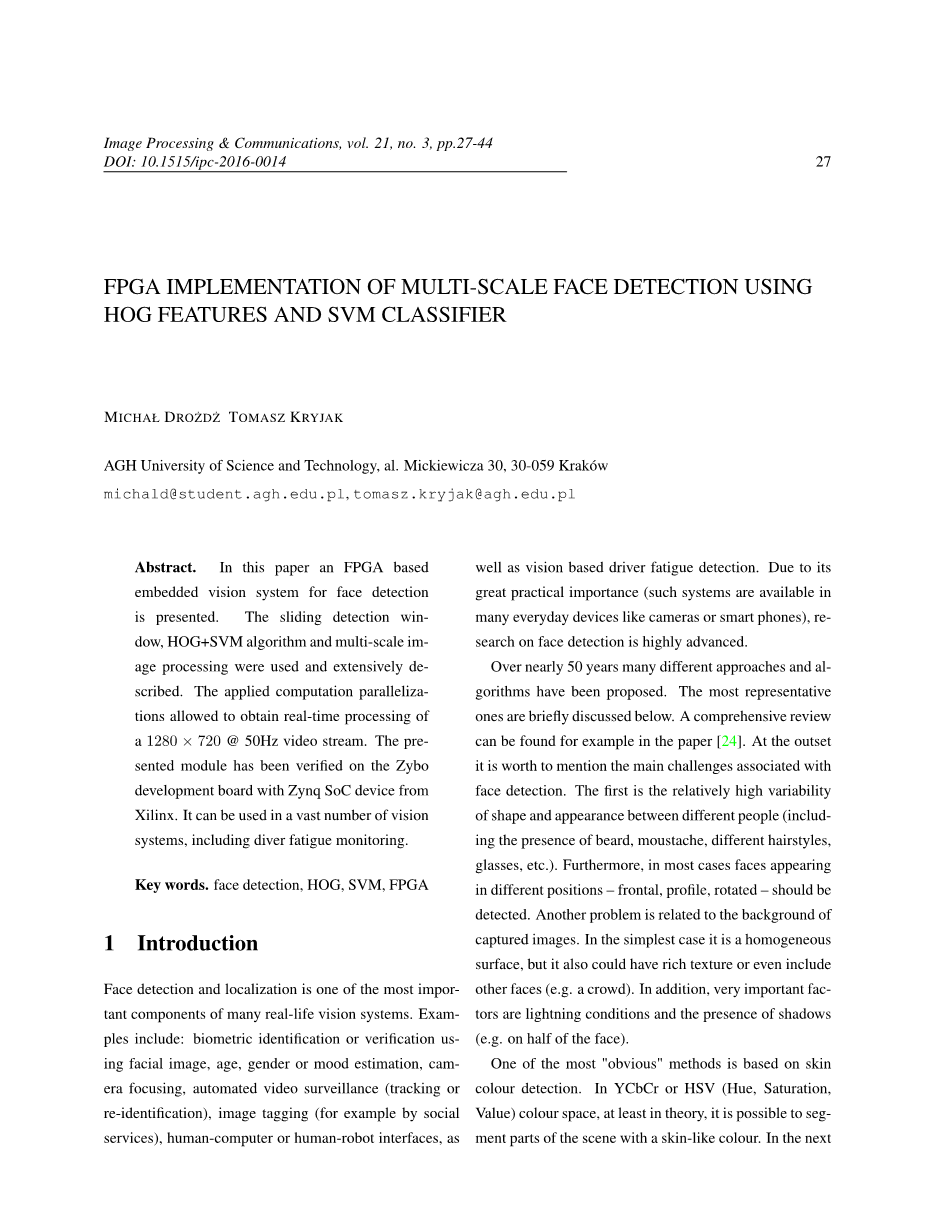

用HOG特征和SVM分类器实现多尺度人脸检测

MICHAŁ DRO˙ZD˙ Z TOMASZ KRYJAK

AGH University of Science and Technology, al. Mickiewicza 30, 30-059 Krakoacute;w michald@student.agh.edu.pl, tomasz.kryjak@agh.edu.pl

摘要：本文提出了一种基于FPGA的人脸检测嵌入式视觉系统。 滑动检测窗口，HOG SVMalgorithmand和多尺度图像处理被使用和广泛描述。 应用的计算并行化允许实时处理1280times;720 @ 50Hz的视频流。 所提供的模块已经通过Xilinx的ZynqSoCdevice在Zybo开发板上得到验证。 它可以用于多种监护系统，包括潜水员疲劳监测。

关键词。人脸检测，HOG，SVM，FPGA

1介绍

人脸检测和定位是许多现实生活视觉系统中最重要的组成部分之一。示例包括：使用面部图像，年龄，性别或心情估计，相机聚焦，自动视频监视（跟踪或重新识别），图像标记（例如通过社交服务），人机界面或人机界面进行生物特征识别或验证，如

以及基于视觉的驾驶员疲劳检测。由于其非常实际的重要性（这种系统可用于诸如诸如智能手机之类的许多日常设备中），所以人脸检测的研究非常先进。过去50多年来，人们提出了不同的方法和算法。下面列出了最具代表性的一些问题。全面的综述可以在文献[24]中找到。从一开始，它就是人脸识别面临的主要挑战。首先是形状的变化性较高，并且在不同的人（包括胡子，胡子，不同的发型，眼镜等）中出现。此外，在大多数情况下，应该检测到出现不同位置的正面，轮廓，旋转位置。另一个问题与捕获图像的背景有关。在整个案例中，除了其他表面外，其他表面还可以包含其他表面（例如，表面化）。此外，非常重要的因素是闪电状况和阴影（例如，脸部的一半）。最明显的方法之一是基于肤色检测。在YCbCr或HSV（色调，饱和度，色值）色彩空间中，至少有一个理论上，它可能会使部分色彩搭配色彩斑斓的色彩。

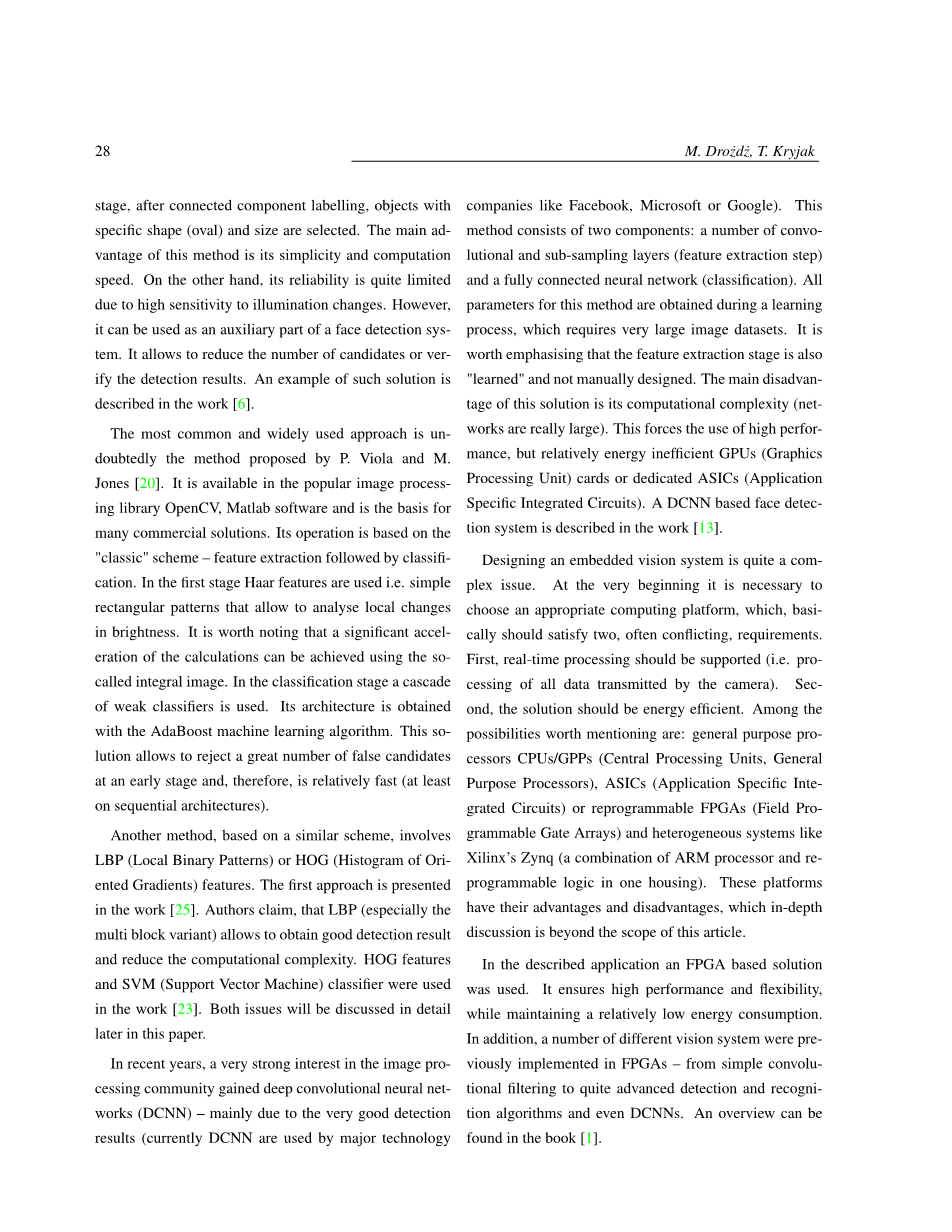

最明显的方法之一是基于肤色检测。在YCbCr或HSV（色调，饱和度，色值）色彩空间中，至少有一个理论上，它可能会使部分色彩搭配色彩斑斓的色彩。在下一阶段，连接组件标签后，选择具有特定形状（椭圆形）和大小的对象。这种方法的主要优点是简单和计算速度快。另一方面，由于对照度变化的高度敏感性，其可靠性非常有限。但是，它可以用作人脸检测系统的辅助部分。它允许减少候选人的数量或验证检测结果。工作[6]中描述了这种解决方案的一个例子。最普遍和广泛使用的方法无疑是P. Viola和M. Jones [20]提出的方法。它可以在流行的图像处理库OpenCV，Matlab软件中使用，并且是许多商业解决方案的基础。它的操作基于“经典”方案 - 特征提取，随后进行分类。在第一阶段，使用Haar特征，即使用简单的矩形图案来分析局部亮度变化。值得注意的是，使用所谓的积分图像可以实现计算的显着加速。使用弱分类器的分类阶段。它的架构是通过AdaBoost机器学习算法获得的。该解决方案允许在早期阶段拒绝大量错误的候选项，因此速度相对较快（至少在顺序架构上）。另一种基于类似方案的方法涉及LBP（本地二进制模式）或HOG（直方图的梯度图）特征。第一种方法在工作中提出[25]。作者声称，LBP（特别是多块变体）允许重复检测结果并减少计算复杂度。 HOG特征和SVM（支持向量机）分类器被用于工作[23]。这两个问题将在本文后面详细讨论。近年来，人们对图像处理的强烈兴趣产生了深度卷积神经网络（DCNN） - 这主要是由于非常好的检测结果（目前DCNN被主要技术

Facebook，微软或谷歌等公司）。该方法由两部分组成：大量的卷积和子采样层（特征提取步骤）和完全连接的神经网络（分类）。该方法的所有参数都是在学习过程中获得的，这需要非常大的图像数据集。这是强调这一特征的提取也是“学习”和非人为设计的。该解决方案的主要优点是其计算复杂性（网络大大增加）。这强制使用高性能，但相对低能耗的GPU（图形处理单元）卡或专用ASIC（专用集成电路）。基于DCNN的人脸检测系统在工作[13]中进行了描述。

设计嵌入式视觉系统是一个相当复杂的问题。一开始就有必要选择一个合适的计算平台，它基本上应该满足两个常常相互冲突的要求。首先，应支持实时处理（即处理相机传输的所有数据）。其次，解决方案应该是高效的。值得一提的是：通用处理器CPU / GPP（中央处理器，通用处理器），ASIC（专用集成电路）或可编程FPGA（现场可编程门阵列）以及Xilinx Zynq等异构系统（ARM处理器和一个外壳中的可重编程逻辑）。这些平台有其优点和缺点，深入讨论超出了本文的范围。

在所描述的应用中，使用基于FPGA的解决方案。它确保了高性能和灵活性，同时保持相对较低的能耗。此外，许多不同的规格系统都在FPGA中实现 - 从简单的卷积滤波到相当先进的检测和识别算法，甚至是DCNN。概述可以在书中找到[1]。

在设计所述嵌入式人脸检测系统的过程中，考虑了以下要求：

bull;获得较高的检测准确度，误报数量较少，

bull;提供简单的可扩展性 - 分辨率从720times;576到1280times;720，最终甚至是HD 1980times;1080，bull;保持实时性能（至少每秒50帧），

bull;支持多尺度人脸检测，

bull;在FPGA设备上的流水线视觉系统中实现该算法。

本文的主要贡献是：

bull;首先（根据作者的最佳知识）在FPGA中实现基于HOG SVM的人脸检测，

bull;简单而有效的多尺度处理方法，

bull;详细描述了所设计的硬件模块。

本文组织如下。首先，在第2节中修改了以前的面部检测算法的FPGA实现。然后，在第3节中讨论提出的解决方案。最后，在第4部分介绍了设计的硬件模块。本文最后总结了未来的研究方向。

2个FPGA实现的人脸检测算法

如前所述，人脸检测是非常重要的一个非常重要的问题。因此，一个数字可以找到不同算法的FPGA实现。 Someofthemaredescribedbelow。在工作中[6]使用了基于修改的RGB模型的肤色分割。对所获得的二元掩模进行过滤（形态闭合）。然后，分析检测到的物体的参数（面积，形状）。所描述的系统已经在DE2-70评估板上的Altera Cyclone II器件中实现。作者估计286图像上的解答的准确率为90.2％（对使用的测试数据库没有信息）。该系统支持处理1024times;768 @ 25 fps视频流。在工作[14]中描述了类似的解决方案。前景对象分割支持RGB图像上的皮肤区域检测（基于块的运行平均逼近）。整个模块描述在SystemC和VHDL中。所提出的仿真结果表明了实时计算能力。文献[21]提出了一种将肤色分割，嘴唇检测和修改后的LBP特征相结合的系统。 YCbCrcolour空间，形态开放和连接组件标签被用来检测皮肤样区域。嘴唇使用R / G和Ycomponent阈值分割。 LBPs用于检测水平边缘。这三种特征的整合可以获得高度可靠性（作者报告准确率为94.9％，但未指定使用的数据库）。该系统已在Altera的Cyclone II FPGA的DE2​​-70板上进行了实践验证。实时处理320times;240 @ 30fps视频流。在工作[12]中，提出了一个简单的双层神经网络，使用浮点计算来实现Spartan 3 FPGA器件中的人脸检测。灰度输入图像块具有23times;17像素大小。作者报告了38倍加速到软件实施。但是，没有提供准确性数据。

基于琼斯的方法[20]也是所描述的FPGA实现数量的结果。在论文[11]中，提出了一个能够处理640times;480像素的143帧的系统。 Itconsistedofseveralmodules。第一个允许多尺度图像处理（使用双缓冲方法）。此外，两个时钟域处理被用来提高系​​统性能。接下来，对于21times;21检测窗口，计算积分图像。在分类阶段，采用了完全平行的流水线解决方案。它提供了很高的速度，但是对使用的弱分类器的数量施加了显着的限制（只有52个，需要超过2500个原始解决方案）。该系统在Virtex II Pro（XC2VP30）FPGA器件中实现。

在文献[5]中提出了修改后的Viola-Jones算法的硬件 - 软件实现。在FPGA硬件中只实现了一个窗口分类模块（大小为17times;17）。其余的操作是在通用处理器上执行的。在实验中使用PCIe扩展板上的FPGA（Virtex 5（LX 110T））。作者报告说，与纯软件解决方案相比，其速度提高20倍，检测性能高于OpenCVlibrary。但是，这种解决方案不适合嵌入式视觉系统。

在文章[7]中，提出了Viola-Jones算法的嵌入式实现。该系统由几个组件组成：图像采集卡控制，图像缩放，积分图像计算，分类和检测结果可视化。在第一阶段，inputimage（320times;240）被限制为13个不同尺度（双线性插值）。然后，对于检测窗口（20times;20），计算积分图像。为了支持滑动窗口方法，提出了并行更新机制。本文的大部分内容致力于集成图像缓冲和分类模块之间的通信。从理论上讲，eachof

12个分类器的端口应该能够访问缓冲器中的任何400个值（12400：1多路复用器，每个17位）。特别强调，在FPGA实现中，模块非常繁琐且耗费资源。但是，可以通过适当和谨慎的设计来减少多路复用器的尺寸，详情见[7]。该系统在Virtex 5 FPGA设备中得到了实际验证。 Fortheconsidered解决方案100fps获得。

在工作[4]中，提出了一种能够实时处理640times;480 @ 60 fps视频的人脸检测系统。该架构与之前的架构非常相似。首先，theinputimagewasstoredinexternalSRAMmemory。然后，对图像的N行计算积分图像。与其他方法相比，缩放是在积分图像上执行的。分类是通过三个迭代模块实现的（每个模块都可以访问积分图像的相关部分）。该系统已通过采用Virtex 5器件（LX110T）的FPGA评估板上的硬件进行了验证。应该指出的是，模块的资源利用率非常高。

所提出的分析表明，在设计基于FPGA的嵌入式人脸检测系统时，可以使用四种方法中的一种：皮肤颜色分割，HOG（LBP）和SVM，简单神经网络或Viola-Jones方法。第一个并不能保证充分的可靠性。此外，人脸检测模块的一个可能应用是驾驶员疲劳分析系统。在那里，有了一段时间的条件，这是不可能获得彩色图像。通过简单的神经网络获得的结果并不令人信服，而DCNN对于紧凑型嵌入式解决方案而言“太大”。 ViolaJones方法在算法上不适合FPGA实现（主要是阶段式分类阶段）。 [4]中介绍的解决方案允许实时图像处理640times;480 @ 60 fps视频流，但代价是逻辑资源利用率较高。此外，该方法的实现相对复杂，多个无模块同步和执行。考虑到上述原因，决定使用基于HOG或LBP特征和SVM分类器的方法，这些方法在硬件中非常简单。

3提议的解决方案

所提出的解决方案由几个模块组成：图像缩放，特征提取（HOG或LBP）和SVM分类。这些部分将在本节后面讨论。最后，比较了HOG SVM和LBP SVM方法的有效性。

3.1滑动窗口和多尺度对象检测

首先，应该讨论典型的基于滑动窗口的方法。假设一个模块接受大小为Mtimes;N的输入图像块并返回一个二进制分类结果（这个问题对于多个对象类也可以非常直接地推广）。检测窗口通常明显小于输入图像分辨率（例如20times;20与1280times;720）。因此，应该对图像中所有可能的位置进行检测。在基本情况下，这意味着用一个像素水平和垂直移动窗口。但是，由于相当大的计算复杂度，通常采用更大的步骤。此外，分类模块通常能够检测特定大小的物体（准确地插入检测窗口）。另一方面，在现实生活中，不同大小的图像出现 - 例如，与摄影机距离不同的人。使用这两种方法中的一种可以使用以下方法：

bull;具有不同检测功能的多个模块（M1times;N1，M2times;N2 ...），bull;输入图像缩放。

图1：滑动窗口和多尺度图像处理实例

由于需要训练几个独立的分类器并计算单独的特征向量，因此实际上很难在实践中使用这种简单而直接的方法。在第二种情况下，使用单个分类器（或多个并行副本）和多个不同大小的图像。通常情况下，图像是缩小的，但在某些情况下，缩放比例也是可取的。这允许检测不同尺寸的物体。值得注意的是，缩放可以通过简单的每隔一个像素跳过（下采样2）和低通滤波以及双线性或双三次插值来实现。此外，由于可以在不同尺度和位置检测到同一个物体，所以结果集成程序是强制性的。上面讨论的两个问题都在图1中进行了说明。在这些平面上有不同的变化。使用较大的滑动窗口（左侧图像）可以检测左侧的面部（其他人很少）。另一方面，asmallerwindow（rightimages）允许正确检测右侧部分的面部。

3.2特征提取 - 面向方向的直方图

由N. Dalal和B. Triggs [3]的工作最为人所知的是面向对象（HOG）特征的Histogram和SupportVectorMachine（SVM）分类方法对物体的检测和识别。它最初被提出用于行人检测，但同样的方法可用于汽车，自行车或人脸等物体。这个概念是基于局部边缘定位分析。该算法可以分为几个步骤。第一个是可选的预处理，其形式为simplegammacorrection（p（i，j）= A·p（i，j）gamma;，其中p-像素，A，gamma;-恒定）。确定下一个步骤 - 水平（gx）和垂直（gy）。通常，使用简单的一维掩模 - gx = I * [-1,0,1]，gy = I * [ - 1,0,1] T，其中：I-输入灰度图像，* - 卷积。然后计算模量（大小）和角度：

（2）
