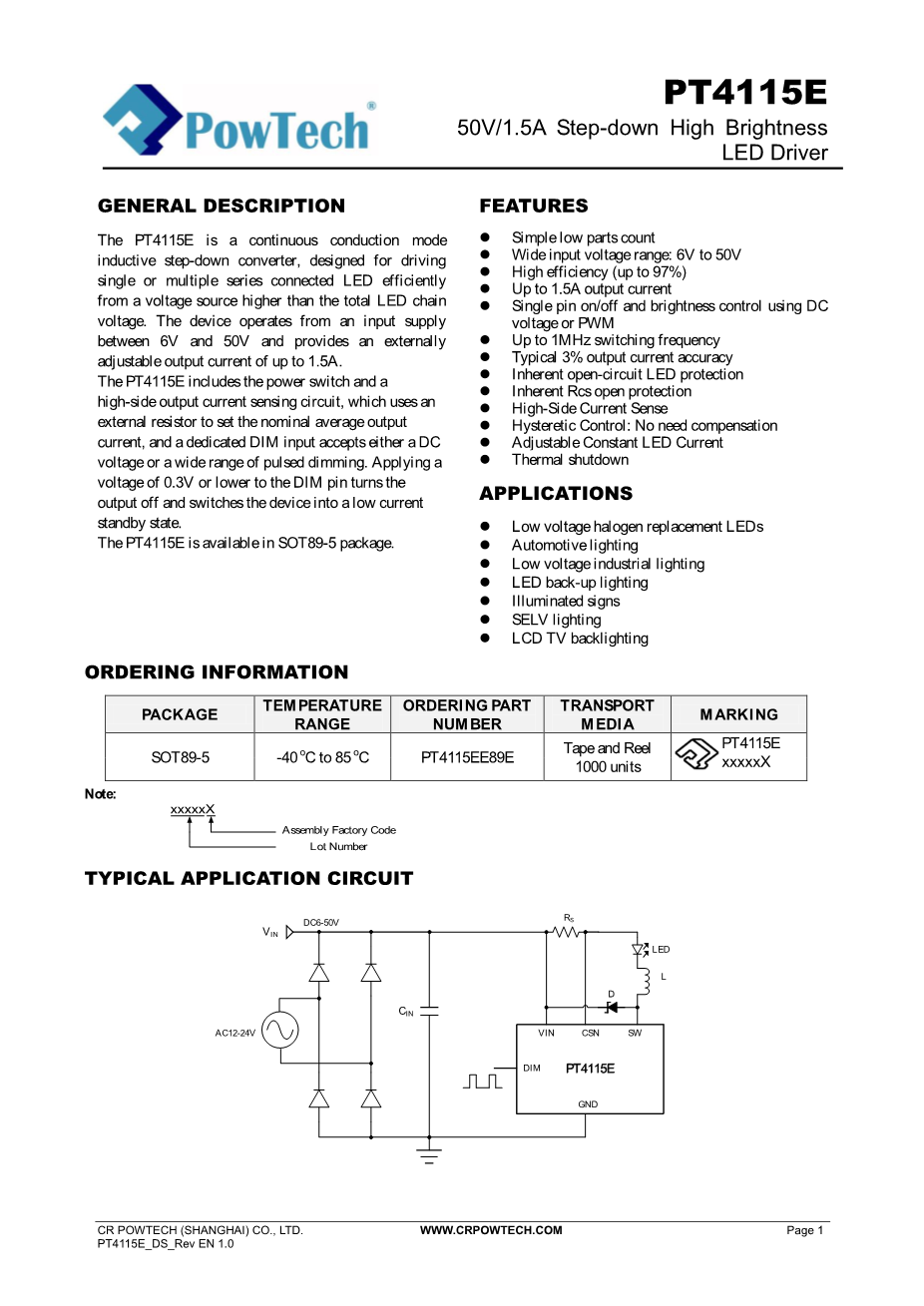

组件

温度范围

订购零件号

传输媒体

标志

sot89-5

-40 ^oC至85^oC

第4115页ee第89e版

卷带包装

1000个单位

第4115e页

xxxxx X

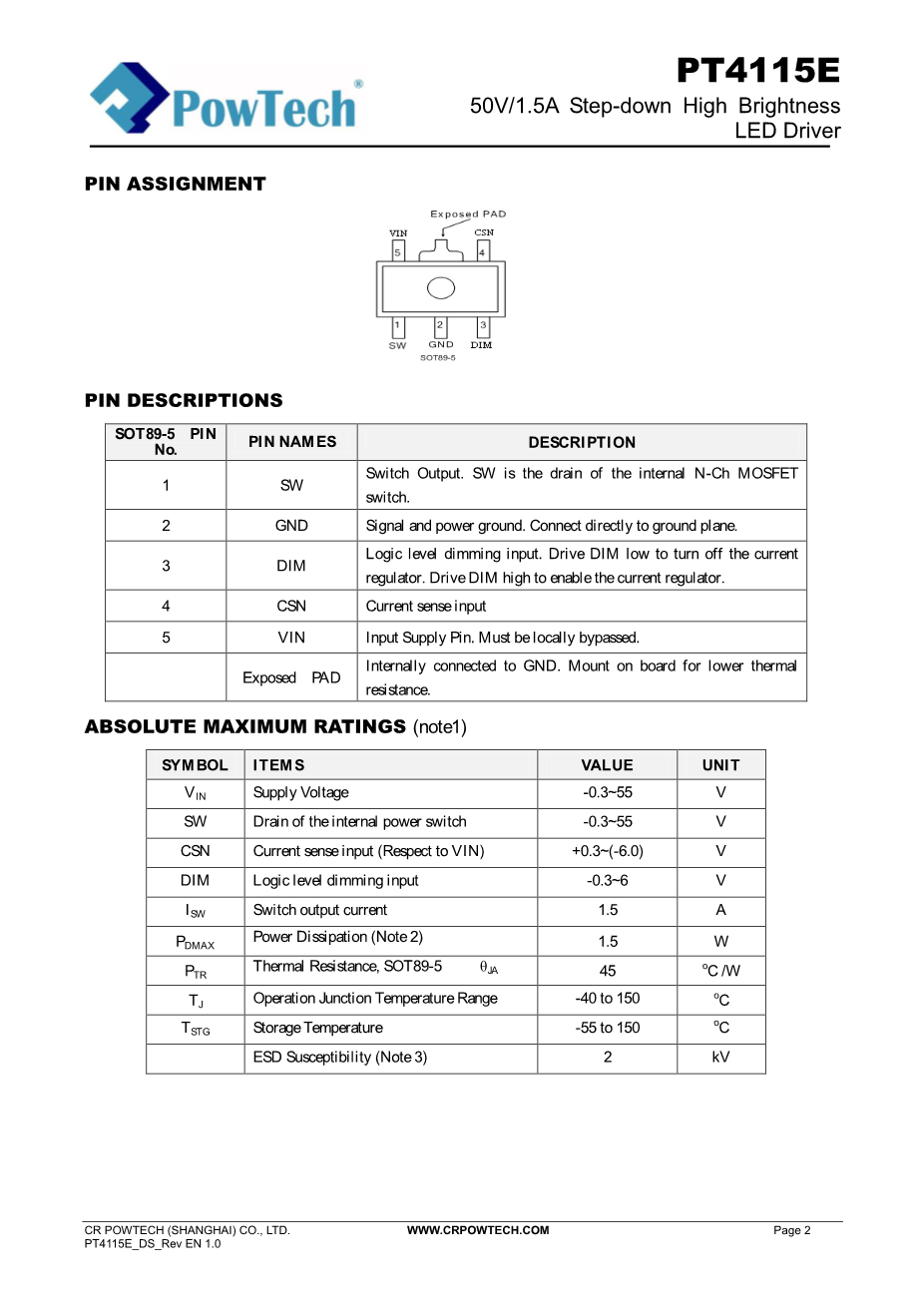

sot89-5 引脚

No.

引脚名称

描述

1

sw

开关输出.SW是内部N-Ch MOSFET开关的漏极.

2

地德

信号和电源接地。直接连接到地面。

3

暗淡的

逻辑级别的调光输入.低驱动DIM以关闭电流调节器.高DIM以

启用电流调节器。

4

注册号

电流感应输入

5

文

输入电源插销。必须在本地被绕过。

暴露的 垫片

已在内部连接到GND。安装在船上的较低的温度

电阻值。

符号

各项目

数值

单位单位

V在

电源电压

-0.3~55

V

sw

内部电源开关的排水沟

-0.3~55

V

注册号

当前感应输入（关于VIN）

0.3~(-6.0)

V

暗淡的

逻辑级别的调光输入

-0.3~6

V

Isw

开关机的输出电流

1.5

A

P数据最大值

耗消耗（注2）

1.5

W

Ptr

耐热性，SOT89-5 theta;_周数单位

45

oC/W

T_J

操作枢纽的温度范围

-40至150

oC

T标准石

储存温度

-55至150

oC

ESD敏感性（注3）

2

千伏的电压

符号

各项目

数值

单位单位

V在

V_数数电源电压

6 ~ 50

V

T选择

工作温度

-40至 85

oC

符号

各项目

工作条件

最小值。

产品类型。

最大值。

单位单位

V在

输入电压

6

50

V

V紫外线孚罗

欠压锁定

V_在上升

4.5

V

VUVLO_HYS

UVLO癔病

V_在坠落

0.3

V

Fsw

最大值。切换频率

1

兆赫兹功率

电流感

V注册号

平均电流感

阈值电压

V在-V注册号

194

200

206

mV

VCSN_hys

检测阈值迟滞现象

plusmn;15

%

I注册号

CSN销输入电流

V_在-V_注册号=50mV

8

micro;A

工作电流

Isd

关闭电源供应电流

60

100

micro;A

I关闭

静止的 供应 电流

关闭输出关闭

无切换功能

0.16

0.3

mA

DIM输入值

V暗淡的

内部电源电压

浮浮动

4.2

V

VDIM_H

DIM输入电压过高

0.3

0.35

V

VDIM_HYS

DIM输入电压歇

20

50

80

mV

VDIM_DC

直流电亮度控制

0.5

2.5

V
